To EDISION KIT ΕΝΙΣΧΥΤΗ ΙΣΤΟΥ ΜAK-300 5G 2UHF 1VHF/FM +PSU 24V, είναι ΣΕΤ ενισχυτή ιστού και τροφοδοτικού του, κατάλληλο για εγκαταστάσεις κεραιοσυστημάτων με Επίγειο Ψηφιακό σήμα και αποτελείται από:
EDISION AMP-30 ΕΝΙΣΧΥΤHΣ ΙΣΤΟΥ 5G 2UHF 1VHF/FM 17-32db 24V

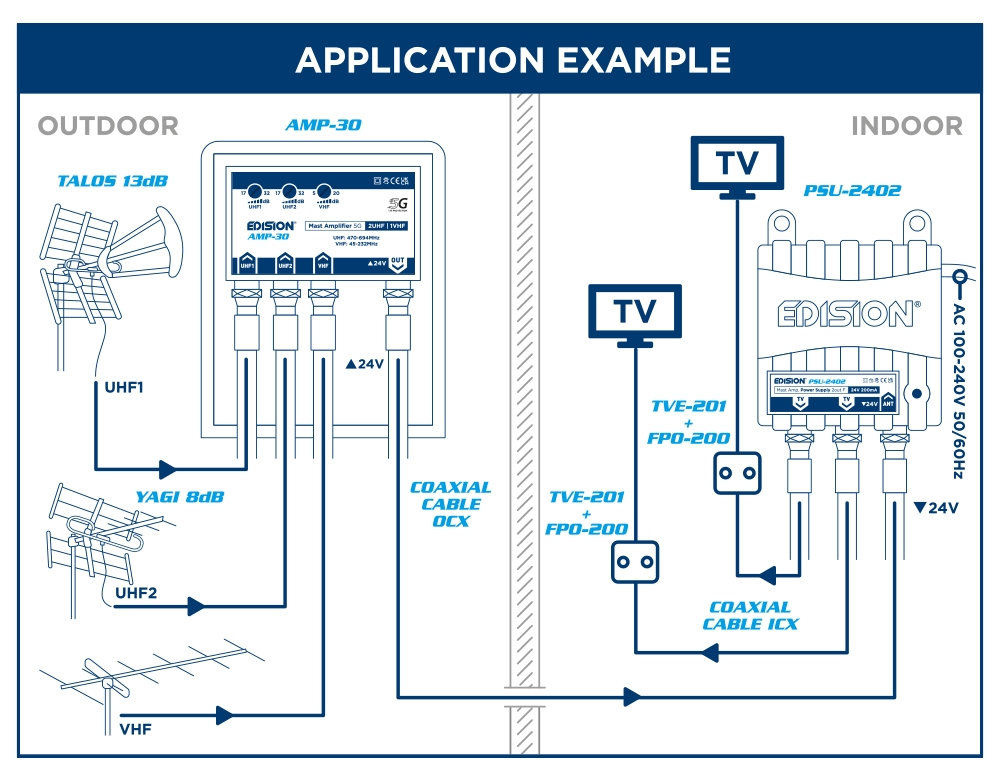

Ενισχυτής Επίγειων Ψηφιακών καναλιών, με 3 ανεξάρτητες εισόδους σήματος, όπου η κάθε μία έχει το δικό της ρυθμιστικό ενίσχυσης, για την κατάλληλη επιλογή από τον τεχνικό. Παρέχει την δυνατότητα σύνδεσης 2 κεραιών UHF και μίας κεραίας FM στην είσοδο VHF αλλά και τον συνδυασμό κεραίας UHF για τα Επίγεια Ψηφιακά κανάλια, μαζί με Μodulator σε διαφορετική είσοδο απο την κεραία, για την κατάλληλη απομόνωση και μίξη των σημάτων εισόδου και την σωστή διανομή προς τις τηλεοράσεις. Διαθέτει φίλτρο αποκοπής παρεμβολών 5G LTE και το κύκλωμα του περιέχεται σε πλήρως μεταλλικό κέλυφος, για προστασία από ηλεκτρομαγνητικές παρεμβολές. Η μονάδα αυτή, βρίσκεται εντός κυτίου απο συνθετικό υλικό, σε ελεύθερη ανάκλιση, για εύκολη πρόσβαση των συνδέσεων καλωδίωσης. Επιπλέον μπορεί να αφαιρεθεί για να διευκολύνει τον τεχνικό αλλα και να εγγυηθεί την όσο το δυνατό καλύτερη εγκατάσταση και συνδεσμολογία, με αντοχή στον χρόνο.
EDISION PSU-2402 ΤΡΟΦΟΔΟΤΙΚΟ ΕΝΙΣΧΙΤΗ ΙΣΤΟΥ 2out F 24V
Tροφοδοτικό για ενισχυτή ιστού συμβατού με ρεύμα λειτουργίας 24Vdc μέσω ομοαξονικού. Παρέχει 2 εξόδους προς τις TV με βύσματα τύπου F για σύνδεση σε αντίστοιχα ομοαξονικά καλώδια προς τις TV και τροφοδοτεί με ρεύμα 24V 200mA τον ενισχυτή ιστού απο την είσοδο του. Η μονάδα τροφοδοτικού είναι χρώματος άσπρου με εξαιρετικά συμπαγείς διαστάσεις, μπορεί να τοποθετηθεί εύκολα και διακριτικά σε κάθε σημείο επιλογής απο τον τεχνικό, ενώ διαθέτει και φωτεινή ένδειξη λειτουργίας.
Τεχνικά χαρακτηριστικά AMP-30:
- Ενισχυτής Ιστού Επίγειων Ψηφιακών καναλιών, με αποκοπή παρεμβολών 5G LTE
- Εγκατάσταση σε ΕΞΩΤΕΡΙΚΟ ή ΕΣΩΤΕΡΙΚΟ χώρο
- Με δυνατότητα στερέωσης σε Ιστό
- Έυρος συχνοτήτων λήψης UHF1: 470-694 Mhz, UHF2: 470-694 Mhz, VHF/FM: 45-232 MHz
- Προστασία απο παρεμβολές 5G LTE: NAI
- Αποκοπή παρεμβολών 5G: <20dB
- Είσοδοι RF: 2UHF 1VHF (περιλαμβάνει και FM)
- Έξοδος RF: 1 προς το αντίστοιχο συμβατό τροφοδοτικό 24V (π.χ. EDISION PSU-2402)
- Μέγιστη στάθμη εξόδου: 107 dbμV
- Ρυθμιστικό ενίσχυσης, στην είσοδο σήματος
- Ρυθμιζόμενη απολαβή/ενίσχυση UHF1: 17 έως 32 dB, UHF2: 17 έως 32 dB, VHF/FM: 5 έως 20 dB
- Ανεξάρτητο ρυθμιστικό ενίσχυσης, ανα είσοδο σήματος
- Λόγος Θορύβου: 5 dB
- Σύνθετη αντίσταση: 75 Ohm
- Υποδοχές/Συνδέσεις: Φις θηλυκό τύπου F
- Τροφοδοσία: 24V DC
- Κατανάλωση: 90 mA
- Διαστάσεις με κυτίο (Π x Υ x Μ): 110x115x50 χιλιοστά
- Βάρος: 0,24 κιλά
- Χρώμα κυτίου: Μπλε
- Συσκευασία: Πολυτελές χρωματιστό Giftbox υψηλής ποιότητας, με υποδοχή ανάρτησης σε προθήκη, επιδεικτικό, ράφι, κλπ.
- Εγγύηση 2 ετών
Τεχνικά χαρακτηριστικά PSU-2402:
- Τροφοδοτικό Ενισχυτή Ιστού, για ενισχυτές με ρεύμα λειτουργίας 24Vdc, μέσω ομοαξονικού
- Εγκατάσταση μόνο σε ΕΣΩΤΕΡΙΚΟ χώρο
- Τοποθέτηση σε οριζόντια ή κάθετη επιφάνεια με χρήση των υποδοχών βιδώματος
- Ευρος συχνοτήτων διέλευσης: 5-862 Mhz
- Είσοδος: AC 100-240V 50/60Hz με φις 2ΡΙΝ EU
- Εξοδος: DC 24V 200mA
- Υποδοχές/Συνδέσεις: Φις θηλυκό τύπου F
- Είσοδος RF: 1 ANT για σύνδεση με την έξοδο του ενισχυτή ιστού, με παροχή ρεύματος 24Vdc
- Έξοδοι RF: 2 TV
- Απώλειες διέλευσης: 4.5 dB
- Θερμοκρασία περιβάλλοντος λειτουργίας: 0°C ... +50°C
- Θερμοκρασία περιβάλλοντος αποθήκευσης: -20°C ... +70°C
- Ποσοστό Υγρασίας Περιβάλλοντος: 10% ... 85% RH, μη συμπυκνωμένη
- Διαστάσεις (Π x Υ x Μ): 57x80x33 χιλιοστά
- Βάρος: 0,14 κιλά
- Χρώμα: Ασπρο
- Συσκευασία: Πολυτελές χρωματιστό Giftbox υψηλής ποιότητας, με υποδοχή ανάρτησης σε προθήκη, επιδεικτικό, ράφι, κλπ.
- Εγγύηση 2 ετών
Περιεχόμενα Συσκευασίας:
- Ενισχυτής ιστού AMP-30
- Κυτίο εξωτερικού χώρου
- Τροφοδοτικό Ενισχυτή Ιστού PSU-2402
- Δεματικό
- Πλαστικό κατσαβίδι για ρυθμίσεις
- Βίδες και ούπα στερέωσης
- Εγχειρίδιο χρήστη GR/EN/DE/ES/IT/FR
